詳細信息
MDS系列力矩放大器｜狹小空間大扭矩解決方案
一、產品核心技術特點
?創新結構設計?
行星齒輪傳動系統
360°可調反作用支腳
最小工具直徑設計
?性能優勢?
1:5/1:10/1:25增力比
最大輸出扭矩可達50000N·m
手動操作無需外部動力
二、核心參數配置
三、特殊工況解決方案
?受限空間作業?
設備檢修艙內操作
管道法蘭間隙施工
高空作業平臺
?無電源環境?
鐵路軌道維護
野外管道施工
防爆區域作業
?大扭矩需求?
風電塔筒螺栓
重型機械裝配
壓力容器密封
四、操作維護指南
?使用規范?
保持反作用支腳穩固
禁止超額定扭矩使用
定期齒輪潤滑保養
?安全提示?
佩戴防滑手套操作
檢查支腳鎖定裝置
避免側向受力
?配套系統?
專用扭矩扳手
合金鋼套筒組
便攜工具箱
?技術咨詢?：13871243450（微信同號）
? 產品詳情?：www.ihvl.cn/productMDS系列力矩放大器外形尺寸：
Contour dimensions of MDS series moment amplifiers:
如果你們有更多關于液壓扳手的問題，也可以搜索http://www.ihvl.cn/或者撥打13871243450，德國進口液壓扳手廠家普朗特將為您提供最專業的解答。
-
系統選型表
技術參數：
MDS系列力矩放大器選型表：
MDS Series Torque Amplifier Selection Table:
型號
Model
力矩值（Nm）
Torque value
螺母對邊（S）
Nut opposite side
適用螺栓
Applicable bolt
傳動比
transmission ratio
輸入方頭S
Input square head
輸出方頭C
Output square end
重量
weight
MDS-15
1500
S30-S46
M20-M30
5
1/2"
1"
2.6
MDS-20
2000
S32-S55
M22-M36
16
1/2"
1"
3.9
MDS-35
3500
S46-S70
M30-M45
18
1/2"
1"
5.5
MDS-42
4200
S50-S75
M33-M48
20
1/2"
1-1/2"
6
MDS-55
5500
S55-S80
M36-M52
22
1/2"
1-1/2"
7.5
MDS-75
7500
S65-S90
M42-M60
26
1/2"
1-1/2"
10
MDS-100
10000
S80-S105
M52-M72
60
1/2"
1-1/2"
17
MDS-150
15000
S90-S115
M60-M80
75
1/2"
2"
25
MDS-200
20000
S105-S135
M72-M95
90
1/2"
2"
31
咨詢電話：13871243450
液壓扳手網址：www.ihvl.cn

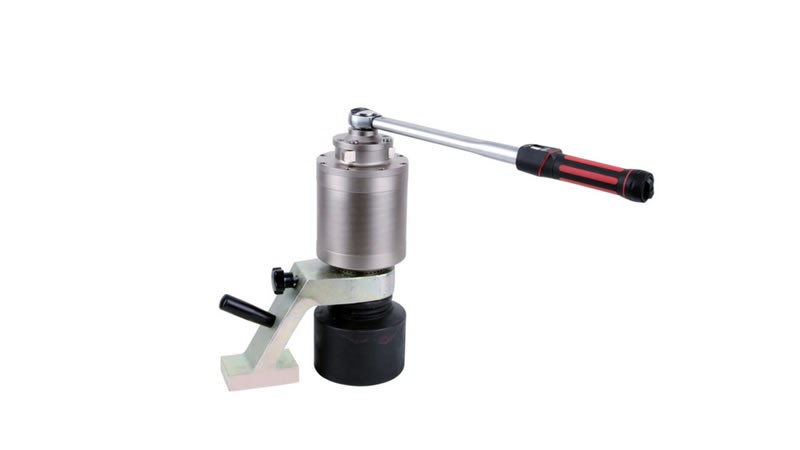

MDS系列力矩放大器
武漢普朗特液壓MDS系列力矩放大器采用行星齒輪結構，360°可調反作用支腳，專為解決狹小空間大規格螺母拆裝難題，無需電源即可實現最大扭矩輸出。
